Raccords à cames

Raccords-a-cames

Coupleurs & adaptateurs à douilles pour flexibles, filetés mâles ou femelles, bouchons, joints de coupleurs, bagues de transformation, Kits came + axe + anneau pour coupleurs.

Domaines d'application des raccords à cames:
Les industries pétrolières, chimiques, pétrochimiques, pharmaceutiques, alimentaires, minières et la construction. Ils conviennent aussi pour le transport de produits liquides ou pulvérulents dans l'agriculture, l'irrigation, les aciéries, la construction navale, les citernes routières et ferroviaires.

Conformités aux normes des raccords à cames:
MIL A-A-59326 : Military specification
NF EN 14420-7 : Raccord pour tuyaux flexibles avec demi-coquilles.

Pressions de service maximales recommandées pour les raccords en Polypropylène :
- Ø 3/4" et 1" : 125 PSI - 8,61 bar
- Ø 1" 1/4 à 2" : 100 PSI - 6,89 bar
- Ø 2" 1/2 à 3" : 75 PSI - 5,17 bar
- Ø 4" : 50 PSI - 3,44 bar

Types de raccordements

Présentation générale

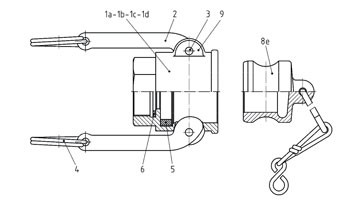

Figure 1
Coupleur type DF et adaptateur type DP
(bouchon anti-poussière)

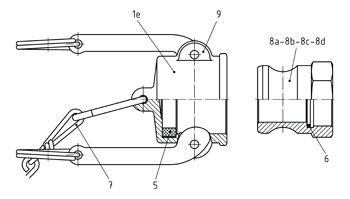

Figure 2
Coupleur type DC et adaptateur type AF
 Coupleur type DF adaptateur type DP  Coupleur type DC adaptateur type AF

Repère Nombre de pièces Désignation
1 a 1 corps avec filetage intérieur pour coupleur
1 b 1 avec filetage extérieur
1 c 1 avec raccordement à souder
1 d 1 avec mamelon fileté
1 e 1 capuchon
2 2 levier à came
3 2 goupille
4 2 bague
5 1 joint principal
6 1 joint pour filetage intérieur (voir l’EN 14420-5)
7 1 Au choix du fabricant (a)
8 a 1 Adaptateur avec filetage intérieur
8 b 1 avec filetage extérieur
8 c 1 avec collerette à souder
8 d 1 avec douille
8 e 1   bouchon
9 4 Pattes
(a) : La chaînette ne fait pas partie d'un raccord complet.
