Tuyaux caoutchouc pour les abrasifs
![]() |
Ref 618
|
![]() |
La gaine polyuréthane Ref 618 est remarquable par sa légèreté et son excellent rayon de courbure.
L’excellent indice d’abrasion du polyuréthane permet en effet d’allier légèreté, souplesse et durée de vie du tuyau.
Possibilité de réalisation avec épaisseur de paroi jusqu’à 1,8mm.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Constitution : polyuréthane translucide
Renforcement : spirale acier cuivrée
Température : -25°C à +75°C
Longueur de fabrication : 10 à 30 mètres
Couleur : translucide
Marquage : Ref 618 - PU/diamètre
Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Pression de service |
Pression L.N.E |
Rayon de courbure |
Poids | |
mm | Pouce | mm | mm | bar | bar | mm | kg/m | |
618 30 | 30 | 1” 3/16 | - | 0.5 | 0.60 | - | 21 | 0.171 |
618 35 | 35 | 1” 3/8 | - | 0.5 | 0.55 | - | 24 | 0.199 |
618 40 | 40 | 1” 9/16 | - | 0.5 | 0.50 | - | 28 | 0.228 |
618 45 | 45 | 1” 3/4 | - | 0.5 | 0.45 | - | 31 | 0.261 |
618 50 | 50 | 2” | - | 0.5 | 0.40 | - | 35 | 0.295 |
618 55 | 55 | 2”1/4 | - | 0.5 | 0.40 | - | 39 | 0.318 |
618 60 | 60 | 2”3/8 | - | 0.5 | 0.40 | - | 42 | 0.342 |
618 65 | 65 | 2”1/2 | - | 0.5 | 0.37 | - | 45 | 0.370 |
618 70 | 70 | 2”3/4 | - | 0.5 | 0.35 | - | 49 | 0.399 |
618 75 | 75 | 3” | - | 0.5 | 0.30 | - | 53 | 0.427 |
618 80 | 80 | 3”5/32 | - | 0.5 | 0.27 | - | 56 | 0.456 |
618 90 | 90 | 3”9/16 | - | 0.5 | 0.25 | - | 58 | 0.486 |
618 100 | 100 | 4” | - | 0.5 | 0.20 | - | 70 | 0.515 |
618 110 | 110 | 4”11/32 | - | 0.5 | 0.20 | - | 77 | 0.566 |
618 120 | 120 | 4”23/32 | - | 0.5 | 0.20 | - | 84 | 0.618 |
618 125 | 125 | 5” | - | 0.5 | 0.20 | - | 88 | 0.644 |
618 130 | 130 | 5” 3/16 | - | 0.5 | 0.17 | - | 91 | 0.669 |
618 140 | 140 | 5” 1/2 | - | 0.5 | 0.13 | - | 98 | 0.720 |
618 150 | 150 | 6” | - | 0.5 | 0.10 | - | 105 | 0.772 |
618 160 | 160 | 6” 3/8 | - | 0.5 | 0.10 | - | 112 | 0.823 |
618 175 | 175 | 7” | - | 0.5 | 0.09 | - | 123 | 0.901 |
618 180 | 180 | 7” 3/8 | - | 0.5 | 0.09 | - | 127 | 0.925 |
618 200 | 200 | 8” | - | 0.5 | 0.08 | - | 140 | 1.024 |
618 250 | 250 | 10” | - | 0.5 | 0.05 | - | 175 | 1.280 |
618 300 | 300 | 12” | - | 0.5 | 0.03 | - | 210 | 1.540 |
618 350 | 350 | 14” | - | 0.6 | 0.02 | - | 245 | 1.792 |
618 400 | 400 | 16” | - | 0.6 | 0.02 | - | 280 | 2.048 |
618 450 | 450 | 18” | - | 0.6 | 0.01 | - | 315 | 2.304 |
618 500 | 500 | 20” | - | 0.6 | 0.01 | - | 350 | 2.560 |
![]() |
Ref 701
|
![]() |
Ce tuyau à trémie sert de goulotte pour le passage du béton sur les chantiers de bâtiment et travaux publics.
Léger et maniable, il permet à l’utilisateur de verser aisément le produit.
La fabrication de cette goulotte sur mandrin lui permet de ne pas avoir de collage longitudinal.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc SBR noir anti-abrasif
Renforcement : 2 plis textile
Recouvrement : caoutchouc SBR résistant à l’abrasion et aux intempéries
Aspect : toilé
Température : -30°c à +70°c
Longueur de fabrication : 20, 30 mètres
Couleur : noir
Marquage : sans
Particularités : tuyau enroulable à plat
Référence | Diamètre intérieur |
Epaisseur de paroi |
Pression de service |
Pression L.N.E |
Rayon de courbure |
Poids | ||
mm | Pouce | mm | mm | bar | bar | mm | kg/m | |
701 150 | 150 | 6” | 60 | 4 | 5 | 5 | - | 2.4 |
701 200 | 200 | 8” | 213 | 5 | 5 | 5 | - | 2.9 |
701 250 | 250 | 10” | 265 | 5.5 | 5 | 5 | - | 4.3 |
701 300 | 300 | 12” | 316 | 5.5 | 5 | 5 | - | 7.1 |
![]() |

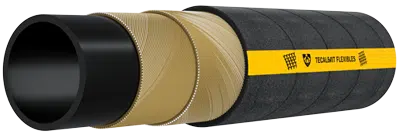

Ref 711
|
|
![]() |
![]() DIN 53416 |
Le tuyau Ref 711 est destiné au nettoyage par projection de grenaille des pièces métalliques, façades d’immeuble, navires, etc.
Son indice d’abrasion est inférieur à 60 mm3 suivant la norme DIN 53416.
Trois qualités le rendent très apprécié des opérateurs :
- son excellente stabilité dimensionnelle lors des variations de pression
- son diamètre extérieur respecté qui facilite le montage des embouts
- la qualité conductrice d’électricité de son tube intérieur qui sécurise et rend le montage des jonctions aisé.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc SBR noir anti-abrasif conducteur
Renforcement : 2 plis textile
Recouvrement : caoutchouc SBR résistant à l’abrasion et aux intempéries
Aspect : toilé
Température : -30°c à +70°c
Longueur de fabrication : 20 mètres sauf Ø 32x48, Ø 50x70, Ø 65x85 : 40 mètres
Couleur : noir avec bande jaune
Marquage : Tecalemit - Référence - abrasifs/sablage - 12 bars - date de fabrication ou lot
Particularité : micro-perforation additionnelle du revêtement
Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Pression de service |
Pression L.N.E |
Rayon de |
Poids | |
mm | Pouce | mm | mm | bar | bar | mm | kg/m | |
711 13x25 | 13 | 1/2” | 25.0 | 6.0 | 12 | 36 | 65 | 0,41 |
711 19x33 | 19 | 3/4” | 33.0 | 7.0 | 12 | 36 | 90 | 0,65 |
711 25x39 | 25,4 | 1” | 39.0 | 7.0 | 12 | 36 | 125 | 0,81 |
711 25x44 | 25,4 | 1” | 44.0 | 9.5 | 12 | 36 | 120 | 1,10 |
711 32x48 | 31,8 | 1” 1/4 | 48.0 | 8.0 | 12 | 36 | 160 | 1,16 |
711 32x52 | 31,8 | 1” 1/4 | 52.0 | 10.0 | 12 | 36 | 180 | 1,35 |
711 40x60 | 40 | 1” 9/16 | 60.0 | 10.0 | 12 | 36 | 260 | 1,60 |
711 50x70 | 50,8 | 2” | 70.0 | 10.0 | 12 | 36 | 320 | 2,10 |
711 60x80 | 60 | 2” 3/8 | 80.0 | 10.0 | 12 | 36 | 380 | 2,40 |
711 63x83 | 63,5 | 2” 1/2 | 83.0 | 10.0 | 12 | 36 | 400 | 2,60 |
711 65x85 | 65 | 85.0 | 10.0 | 12 | 36 | 400 | 2,60 | |
711 80x108 | 80 | 3” 5/32 | 108.0 | 14.0 | 12 | 36 | 460 | 4,60 |
711 90x118 | 90 | 3” 1/2 | 118.5 | 14.0 | 12 | 36 | 530 | 4,90 |
711 100x123 | 101,6 | 4” | 123.0 | 11.0 | 12 | 36 | 600 | 4,22 |
Embouts : spécifiques de sablage
Voir aussi réf 791, réf 798
![]() |
Ref 731
|
![]() |
Le tuyau Ref 731 se distingue par la qualité anti-abrasive de son tube intérieur.
en effet, un indice d’abrasion de 60 mm3 suivant la norme DIN 53516 est un excellent résultat.
en épaisseur 7mm, sa longévité provient encore de son tube intérieur de 5 mm de section mais aussi de sa bonne tenue au “rond” qui empêche les cassures accentuant la vitesse de passage du produit abrasif et l’usure extérieure par frottement.
Nous l’équipons de raccords Guillemin sertis au moyen de jupes aluminium ou acier inoxydable.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc SBR/NR noir anti-abrasif
Renforcement : 2 plis textile
Recouvrement : caoutchouc SBR résistant à l’abrasion et aux intempéries
Continuité électrique : par petit cable acier intercalé entre les plis textile
Aspect : toilé
Température : -30°c à +70°c
Longueur de fabrication : 40 mètres
Couleur : noir
Marquage en incrustation : Tecalemit - Référence - refoulement abrasif 5bars - date de fabrication ou lot
Particularités : tuyau enroulable à plat en épaisseur 5mm avec micro-perforations additionnelle du revêtement
Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Pression de service |
Pression L.N.E |
Rayon de courbure |
Poids | |
mm | Pouce | mm | mm | bar | bar | mm | kg/m | |
731 90x102 | 90 | 3”9/16 | 100 | 6 | 5 | 15 | - | 1.8 |
731 90x104 | 90 | 3”9/16 | 102 | 6 | 5 | 15 | - | 2.0 |
731 100x112 | 100 | 4" | 112 | 6 | 5 | 15 | - | 2.0 |
731 110x122 | 110 | 4”11/32 | 122 | 6 | 5 | 15 | - | 2.1 |
Embouts utilisables : guillemin, storz
![]() |
Ref 741
|
|
![]() |
![]() DIN 53516 |
Le tuyau Ref 741 est un tuyau d’aspiration et de refoulement de produits abrasifs d’un indice d’abrasion de 60 mm3 suivant la norme DIN 53516.
Il peut être livré avec un tube intérieur para-blond.
Il peut être utilisé pour les abrasifs de sablage, le sable, le gravier, la grenaille, etc...
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc SBR/NR noir anti-abrasif
Renforcement : 2 plis textile et 1 spirale métallique
Recouvrement : caoutchouc SBR résistant à l’abrasion et aux intempéries
Continuité électrique : par tresse de cuivre intercalée entre les plis
Aspect : toilé
Température : -30°c à +70°c
Longueur de fabrication : 20 mètres
Couleur : noir
Marquage : Tecalemit - Référence - aspiration refoulement abrasif 10 bars - date de fabrication ou lot
Particularité : micro-perforation additionnelle du revêtement
Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Pression de service |
Pression d'épreuve |
Pression L.N.E |
Rayon de courbure |
Poids | |
mm | Pouce | mm | mm | bar | bar | bar | mm | kg/m | |
741 40 | 40 | 1”9/16 | 58 | 9 | 10 | 15 | 30 | 140 | 2.0 |
741 50 | 50,8 | 2” | 70 | 10 | 10 | 15 | 30 | 240 | 2.6 |
741 60 | 60 | 2”3/8 | 80 | 10 | 10 | 15 | 30 | 250 | 2.8 |
741 65 | 63,5 | 2”1/2 | 85 | 10 | 10 | 15 | 30 | 280 | 3.2 |
741 70 | 70 | 2”3/4 | 90 | 10 | 10 | 15 | 30 | 300 | 3.4 |
741 75 | 76,2 | 3” | 96 | 10 | 10 | 15 | 30 | 325 | 4.1 |
741 80 | 80 | 3”5/32 | 101 | 10.5 | 10 | 15 | 30 | 400 | 4.8 |
741 90 | 90 | 3”9/16 | 113 | 11.5 | 10 | 15 | 30 | 430 | 5.8 |
741 100 | 101,6 | 4” | 123 | 11 | 10 | 15 | 30 | 480 | 6.4 |
741 110 | 110 | 4”11/32 | 134 | 12 | 10 | 15 | 30 | 560 | 6.9 |
741 120 | 120 | 4”23/32 | 144 | 12 | 10 | 15 | 30 | 600 | 7.9 |
741 125 | 127 | 5” | 151 | 12 | 10 | 15 | 30 | 625 | 8.2 |
741 125X155 | 127 | 5” | 155 | 14 | 10 | 15 | 30 | 625 | 8.9 |
741 140 | 140 | 5"1/2 | 162 | 11 | 10 | 15 | 30 | 720 | 10.0 |
741 150 | 152,4 | 6” | 175 | 12 | 10 | 15 | 30 | 780 | 11.0 |
741 200 | 203,2 | 8” | 230 | 14 | 10 | 15 | 30 | 1150 | 14.0 |
741 219 | 219 | 8"5/8 | 250 | 15.5 | 10 | 15 | 30 | 1300 | 15,0 |
741 250 | 254 | 10” | 288 | 16 | 10 | 15 | 30 | 1550 | 22,0 |
Embouts utilisables : A bride, filetés mâle en acier
![]() |
Ref 744
|
![]() |
Ce tuyau permet l’assemblage de conduites flexibles de manutention pneumatique de produits abrasifs à grande durée de vie, au moyen de 1/2 coquilles à brides ISO PN en fonte d'aluminium qui se fixent à l'extérieur du tuyau.
Son montage ne nécessite pas de formation particulière ni d'outils spécifiques.
Aucune protection particulière n’est nécessaire pour son utilisation en extérieur et un simple contrôle visuel régulier est suffisant.
Les accouplements sont réutilisables, le remplacement des longueurs usées s’effectue rapidement.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc naturel conducteur, résistant à l’abrasion.
Renforcement : textile haute tenacité, spirale en acier et fil de masse antistatique
Recouvrement : caoutchouc synthétique ondulé, resistant à l’abrasion, à l’ozone et aux agents atmosphériques.
Aspect : ondulé
Température : - 40°C à +70°C
Longueur de fabrication : variable selon le diamètre
Couleur : noir
Marquage en impression : Tecalemit - Référence - Ø x epaisseur - n° lot
Indice d’abrasion : selon la norme DIN 53516 ≤ 60mm3
Référence | Diamètre intérieur |
Diamètre extérieur |
Dépression | Pression de service |
Pression L.N.E |
Rayon de courbure |
Poids | |
mm | Pouce | mm | mm | bar | bar | mm | kg/m | |
744 80x113 | 80 | 3"1/8 | 113 | -0,92 | 10 | 30 | 350 | 6,584 |
744 101x133 | 101,6 | 4” | 133 | -0,92 | 10 | 30 | 500 | 7,663 |
744 127x158 | 127 | 5” | 158 | -0,92 | 10 | 30 | 650 | 9,817 |
744 152x183 | 152,4 | 6” | 183 | -0,92 | 10 | 30 | 750 | 12,117 |
744 203x234 | 203,2 | 8” | 234 | -0,92 | 10 | 30 | 1750 | 16,586 |
744 254x286 | 254 | 10” | 286 | -0,92 | 10 | 30 | 2000 | 22,175 |
744 304x341 | 304,8 | 12” | 341 | -0,92 | 10 | 30 | 2500 | 26,518 |
![]() |
Ref 772 & 777
|
![]() |
|
![]() |
Les tuyaux Ref 772 et 777 sont des tuyaux de manutention pneumatique de produits abrasifs.
Léger et possédant un faible rayon de courbure, il est destiné à l’aspiration de poussières industrielles et copeaux sur des équipements mobiles.
Il peut être livré en longueurs prédéterminées avec manchettes souples aux extrémités.
Le tuyau 777 doté d'un tube para-blond est plus souple que le tuyau 772.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc naturel beige
Renforcement : 2 plis textile et 1 spirale métallique intercalée
Recouvrement : caoutchouc résistant à l’abrasion et aux intempéries
Continuité électrique : par tresse de cuivre intercalée entre les plis textile sortant avant l’extrémité de la manchette
Aspect : toilé et ondulé avec manchettes souples aux extrémités
Température : -30°c à +70°c
Longueur de fabrication : 40 mètres ou sur demande
Couleur : Ref 772 noir, Ref 777 naturel
Marquage : Tecalemit - Référence - DN (mm/pouce) - n° lot
Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Dépression | Pression L.N.E |
Rayon de courbure |
Poids | ||
mm | Pouce | mm | mm | bar | bar | mm | kg/m | ||
772 25 | 777 25 | 25 | 1” | 32 | 3.5 | - 0,9 | - | 150 | 0.5 |
772 38 | 777 38 | 38 | 1”1/2 | 46 | 4.0 | - 0,9 | - | 220 | 0.6 |
772 50 | 777 50 | 50,8 | 2” | 60 | 4.5 | - 0,9 | - | 270 | 0.8 |
772 60 | 777 60 | 60 | 2”3/8 | 69 | 4.5 | - 0,9 | - | 330 | 0.9 |
772 70 | 777 70 | 70 | 2”3/4 | 79 | 4.5 | - 0,9 | - | 350 | 1.0 |
772 75 | 777 75 | 76,2 | 3” | 85 | 4.5 | - 0,9 | - | 410 | 1.1 |
772 80 | 777 80 | 80 | 3”5/32 | 90 | 5.0 | - 0,9 | - | 440 | 1.5 |
772 100 | 777 100 | 101,6 | 4” | 112 | 5.5 | - 0,9 | - | 550 | 1.8 |
772 125 | 777 125 | 127 | 5” | 138 | 5.5 | - 0,9 | - | 600 | 2.8 |
772 150 | 777 150 | 152,4 | 6” | 163 | 5.5 | - 0,9 | - | 790 | 3.5 |
772 200 | 777 200 | 203,2 | 8” | 216 | 6.5 | - 0,9 | - | 1000 | 5.1 |
772 300 | 777 300 | 305 | 12” | 318 | 6.5 | - 0,9 | - | 1600 | 9.3 |
Embouts utilisables : Guillemin, accessoire constructeur
![]() |

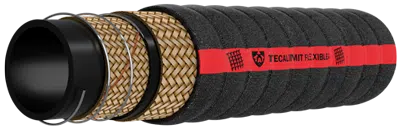

Ref 787 et 788
|
![]() |
|
![]() |
Les tuyaux 787 et 788 sont des tuyaux de manutention pneumatique de produits abrasifs : ils peuvent être livrés en longueurs prédéterminées avec des manchettes souples aux extrémités.
Leurs tresses de cuivre sortant avant les extrémités des manchettes permettent des connexions plus faciles et de meilleure qualité.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur 787 : caoutchouc naturel para-blond résistant à l’abrasion d’épaisseur 5mm.
Tube intérieur 788 : caoutchouc naturel para-noir résistant à l’abrasion d’épaisseur 5mm.
Renforcement : tresses textiles haute ténacité, spirale en acier et fil de masse antistatique.
Recouvrement : caoutchouc synthétique spécial résistant à l’abrasion, à l’ozone, et aux agents atmosphériques.
Aspect : ondulé.
Température : -40°C à +70°C
Longueur de fabrication : en couronnes ou en longueurs fixes à manchettes souples aux extrémités.
Couleur : noir
Marquage par bande transfert : Tecalemit - Référence - DN (mm/pouce) - n° lot
Référence | Diamètre intérieur |
Diamètre extérieur |
Pression de service |
Pression L.N.E |
Dépression | Rayon de courbure |
Poids | ||
mm | Pouce | mm | bar | bar | bar | mm | kg/m | ||
787 25 | 788 25 | 25,4 | 1’’ | 37,5 | 3 | 9 | - 0,92 | 50 | 0,80 |
787 32 | 788 32 | 32 | 1’’ 1/4 | 44 | 3 | 9 | - 0,92 | 65 | 0,91 |
787 38 | 788 38 | 38 | 1’’ 1/2 | 51 | 3 | 9 | - 0,92 | 80 | 1,23 |
787 50 | 788 50 | 50,8 | 2’’ | 64,5 | 3 | 9 | - 0,92 | 130 | 1,69 |
787 65 | 788 65 | 63,5 | 2’’ 1/2 | 77,5 | 3 | 9 | - 0,92 | 175 | 2,28 |
787 70 | 788 70 | 70 | 3" | 86 | 3 | 9 | -0,92 | 220 | 2,96 |
787 75 | 788 75 | 76,2 | 3’’ | 90,5 | 3 | 9 | - 0,92 | 250 | 2,96 |
787 80 | 788 80 | 80 | 3"5/32 | 95 | 3 | 9 | -0,92 | 280 | 3,40 |
787 90 | 788 90 | 90 | 3’’ 1/2 | 106 | 3 | 9 | - 0,92 | 300 | 3,71 |
787 100 | 788 100 | 101,6 | 4’’ | 119 | 3 | 9 | - 0,92 | 350 | 4,49 |
787 125 | 788 125 | 127 | 5’’ | 147 | 3 | 9 | - 0,92 | 450 | 6,56 |
787 150 | 788 150 | 152,4 | 6’’ | 173 | 3 | 9 | - 0,92 | 630 | 8,64 |
787 200 | 788 200 | 203,2 | 8’’ | 227 | 3 | 9 | - 0,80 | 950 | 13,6 |
787 250 | 788 250 | 254 | 10’’ | 279 | 3 | 9 | - 0,80 | 1200 | 16,7 |
![]() |
Ref 791
|
![]() |
Le tuyau Ref 791 est utilisé pour la projection de divers produits abrasifs : mortiers, béton, enduits divers.
Lorsqu’il n’y a pas de risque de traction importante, il peut être utilisé pour l’injection de béton à 40 bars.
Son indice d’abrasion est de 65 mm3 suivant la norme 53516.
Nous pouvons l’équiper de raccords sertis.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc SBR/NR noir lisse anti-abrasif à base de caoutchouc naturel
Renforcement : tresse textile
Recouvrement : caoutchouc SBR résistant à l’abrasion et aux intempéries
Continuité électrique : tube conducteur
Aspect : toilé
Température : -30°c à +70°c maximum
Longueur de fabrication : 40 mètres
Couleur : noir
Marquage : Tecalemit - Référence - projection abrasif à 40 bars - date de fabrication ou lot
Référence | Diamètre intérieur |
Epaisseur de paroi |
Pression de service |
Pression L.N.E |
Rayon de courbure |
Poids | ||
mm | Pouce | mm | mm | bar | bar | mm | kg/m | |
791 25x38 | 25 | 1” | 38 | 6.5 | 40 | 120 | 100 | 0.75 |
791 35x49 | 35 | 1”3/8 | 49 | 7 | 40 | 120 | 180 | 1.1 |
791 50x68 | 50,8 | 2” | 68 | 8.5 | 40 | 120 | 280 | 1.95 |
791 65x85 | 65 | - | 85 | 10.0 | 40 | 120 | 380 | 2.9 |
791 76X96 | 76 | 3” | 96 | 10.0 | 40 | 120 | 600 | 3,14 |
791 90x112 | 90 | 3”1/2 | 112 | 10.0 | 40 | 120 | 800 | 4.1 |
Embouts utilisables : cam-lock acier, fileté
Voir aussi ref 711, ref 798
![]() |
Ref 798
|
![]() |
Le tuyau 798 est destiné pour ses plus petits diamètres au refoulement sous pression de produits abrasifs : mortiers,
plâtres, ciments, béton, boues de forage.
A partir du diamètre intérieur 75 mm , il est utilisé pour l’épandage des bétons pompés sous fortes pressions (80 bar).
Son armature métallique le rend particulièrement robuste.
Son indice d’abrasion est inférieur à 60 mm3 suivant DIN 5351G.
Très souple, il possède de plus un rayon de courbure très faible.
Nous l’équipons de raccords sertis usinés en acier ST 52 DIN 1629 / ST 52.3 DIN 17121 / ST 52.4 DIN 1630 et ayant
subis un traitement thermique de durcissement.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc SBR/NR noir lisse anti-abrasif
Renforcement : 2 ou 4 nappes métalliques laitonnées
Recouvrement : caoutchouc SBR résistant à l’abrasion et aux agents atmosphériques
Aspect : bandelé fine toile
Température : -30°c à +70°c maximum
Longueur de fabrication : 40 mètres
Couleur : noir avec bande jaune
Marquage : Tecalemit - Référence - refoulement de béton à 85 bars - date de fabrication ou lot
Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Pression de service |
Pression L.N.E |
Rayon de courbure |
Poids | |
mm | Pouce | mm | mm | bar | bar | mm | kg/m | |
798 50 | 50,8 | 2” | 68 | 9 | 85 | 200 | 250 | 3.0 |
798 63 | 63,5 | 2”1/2 | 85 | 11 | 85 | 232 | 280 | 4.5 |
798 75 | 76 | 3” | 102 | 13 | 85 | 250 | 310 | 5.5 |
798 100 | 101,6 | 4” | 130 | 14 | 85 | 225 | 400 | 8.4 |
798 127 | 127 | 5” | 155 | 14 | 85 | 200 | 520 | 9.6 |
798 150 | 152,4 | 6” | 185 | 17 | 60 | 175 | 580 | 11.0 |
Embouts utilisables : victaulic, a gorge (constructeur)
![]() |
Ref 831
|
![]() |
Le tuyau Ref 831 est destiné au dépotage de produits alimentaires tels que le sucre, le lait en poudre et la farine.
Il est aussi demandé pour le transport des granulés de PVC.
En épaisseur 5mm, il est enroulable à plat.
En épaisseur 7mm, sa longévité est accrue par un tube intérieur de 5 mm d’épaisseur et sa bonne tenue au rond empêche les “cassures”.
Il peut être livré en longueurs équipées de raccord Guillemin en aluminium ou acier inoxyadable serti au moyen de douille aluminium ou acier inoxydable.
![icone pdf](/images/Productions/Tuyaux-caoutchouc-industriels/icone-pdf.webp)
Caractéristiques techniques:
Tube intérieur : caoutchouc NR blanc alimentaire anti-abrasif
Renforcement : 2 plis textile
Recouvrement : caoutchouc CR résistant à l’abrasion et aux intempéries
Continuité électrique : tresses de cuivre intercalées entre les plis textile
Aspect : toilé
Température : -30°c à +60°c
Longueur de fabrication : 20 mètres
Couleur : bleu ou noir
Marquage en incrustation : Tecalemit - Référence - refoulement abrasifs alimentaire 5 bars - date de fabrication ou lot
Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Pression de service |
Pression L.N.E |
Rayon de courbure |
Poids | |
mm | Pouce | mm | mm | bar | bar | mm | kg/m | |
831 76x86 | 76,4 | 3” | 86 | 5 | 5 | 15 | - | 1.3 |
831 90x100 | 90 | 3"1/2 | 100 | 5 | 5 | 15 | - | 1.5 |
831 90x104 | 90 | 3"1/2 | 104 | 7 | 5 | 15 | 900 | 2.0 |
831 101x116 | 101,6 | 4” | 112 | 5 | 5 | 15 | 1000 | 3.0 |
831 110x122 | 110 | 4”11/32 | 122 | 6 | 5 | 15 | 1100 | 2.9 |
Embouts utilisables : Guillemin, Storz
