Hydraulische Anschlusstypen

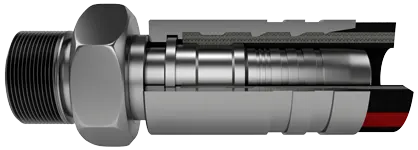

Diese Anschlüsse werden am häufigsten verwendet. Der gezahnte Schaft ist lang mit gezackten Kerben.
Der Anschluss ist einfach, da er aus einer Nut besteht, in die der vordere Teil der Hülse beim Crimpen einrastet.
Verwendbare Hydraulikschläuche von Tecalemit Flexibles® (siehe Katalog 777-200):
- Gummischläuche oder thermoplastische Schläuche mit textiler Verstärkung: T331, T610, T611, T622, T623, T710, T810, TTA, TTK, T711
- Gummischläuche oder thermoplastische Schläuche mit Metallgeflecht: T110, T111, T116, T117, VKI, T121, T210, T211, T221
- Gummischläuche mit Metalllagen: T911, T912

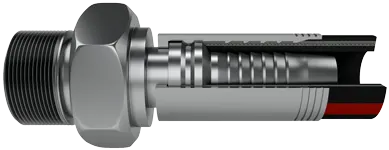

Diese Palette von Anschlüssen ermöglicht das Vermeiden des Innendekorations für Hochdruckschläuche.
Die äußere Entkleidung betrifft nur die Durchmesser 1”1/4, 1”1/2, 2” (32, 38 und 50 mm) für die Schläuche T911, T915, T1310.
Für den Schlauch T912 ist kein Innendekor erforderlich, unabhängig vom Durchmesser.

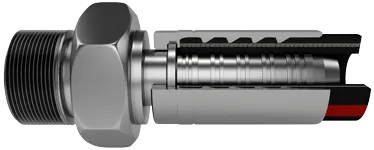

Die gerillte Schwanz ist lang mit sehr hervorstehenden Rillen.
Der Angriffsschlüssel ist einfach, besteht aus einer Nut, in der der vordere Teil der Hülse einrasten wird.
Verwendbare Typen von Hydraulikschläuchen Tecalemit Flexibles® (siehe Katalog 777-200):
- Gummischläuche mit 4 oder 6 Metalllagen: T911, T912, T915, T1310

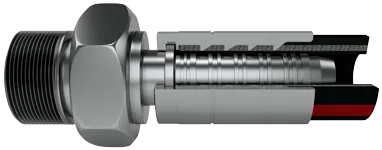

Diese Palette von Anschlussstücken ist ausschließlich für Anwendungen mit sehr hohem Druck bestimmt, da ihre Anwendung komplex ist und ein Entkleiden sowohl innen als auch außen erfordert.

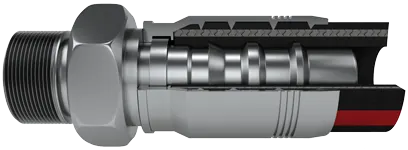

Die Verzahnung ist lang mit einem Profil, das allgemein als "Interlock" bezeichnet wird. Die Verzahnungen haben eine Kiefernform, wobei vorne ein gewölbter Teil zum direkten Halten der Stahllagen des Schlauchverstärkung dient.
Der Halt ist also doppelt: Vorne an der Hülse gibt es eine Nut, in die diese eingesetzt wird, und ein gewölbter Teil im Inneren der Montage dient zum Einhaken der gesamten Hülse + Anschluss an den Stahllagen zur Verstärkung des Schlauchs.
Verwendbare hydraulische Schläuche von Tecalemit Flexibles® (siehe Katalog 777-200):
- Gummischläuche mit 4 oder 6 Metalllagen: T912, T915, T1310

Diese doppelt verriegelten Einsätze sind für Tecalemit Flexibles® Schläuche bestimmt, die für die industrielle Hochdruckreinigung mit Wasserprojektion entwickelt wurden.

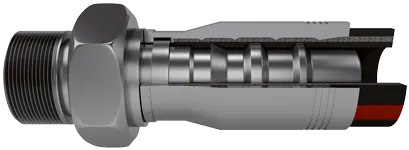

Die Rillen sind lang mit einem Profil, das allgemein als "Interlock" bezeichnet wird. Die Rillen haben eine Kiefernform, wobei vorne ein gewölbter Teil zum direkten Halten der Stahllagen des Schlauchverstärkung dient.
Der Halt ist also doppelt: Vorne an der Hülse gibt es eine Nut, in die diese eingesetzt wird, und ein gewölbter Teil im Inneren der Montage dient zum Einhaken der gesamten Hülse + Anschluss an den Stahllagen zur Verstärkung des Schlauchs.
Verwendbare hydraulische Schläuche von Tecalemit Flexibles® (siehe Katalog 777-200):
- Gummischläuche mit 4 oder 6 Metalllagen: T961, T962, T1362
